الفراغ الموجود أعلى البرطمان الزجاجي هو المسافة بين أعلى المنتج والجزء السفلي من الغطاء، وهو ما يحدد ما إذا كان البرطمان سيُفرغ الهواء من محتوياته أم سيتلف بهدوء على الرف. وهو أيضاً الرقم الذي غالباً ما يُغفل في طلبات الشراء.
تقوم شركة PauPack بتشكيل وتوريد مرطبانات زجاجية للمخللات والمربى والصلصات والمحفوظات، ونذكر مساحة الفراغ بجانب السعة لأن كليهما يُختار معًا. مرطبان سعة 500 مل مملوء حتى مسافة 8 مم أسفل الحافة، ومرطبان آخر سعة 500 مل مملوء حتى مسافة 20 مم أسفل الحافة، يُعتبران منتجين مختلفين من حيث آلية الإغلاق، على الرغم من أن كلا الكرتونين يحملان نفس السعة.
يتناول ما يلي وظيفة المساحة الرأسية، والأبعاد الموجودة خلف خط التعبئة، وكيفية تحريك التعبئة الساخنة والباردة للهدف، وكيفية قياس الفجوة على خط التشغيل.
ما يفعله الفراغ الموجود في البرطمان الزجاجي فعلياً
ثلاث وظائف تقع على تلك المساحة الفارغة من الهواء، وتلعب الوظائف الثلاث جميعها في الدقائق الأولى بعد الوصول إلى الحد الأقصى.
يحتوي على البخار الذي ينقي الأكسجين. عندما يلامس المنتج الساخن الغطاء، يمتلئ الفراغ العلوي بالبخار، ويدفع هذا البخار الهواء المتبقي إلى الخارج عبر البطانة بينما يتشكل فراغ مع تبريد البرطمان.
يُتيح ذلك مساحةً للمنتج للحركة. يتمدد المحلول الملحي، وتترسب المواد الصلبة، ويمكن للوعاء المملوء حتى مستوى الحافة في غرفة التعبئة أن يدفع السائل إلى سطح الإغلاق قبل أن يصل إلى المنصة.
ويحدد ذلك عمق الفراغ المطلوب. فالوعاء الذي يحتوي على كمية كبيرة من الهواء لا يسحب بقوة كافية لإبقاء الغطاء مغلقًا بإحكام أثناء تغير الضغط خلال النقل أو بعد أسبوع في مخزن بارد.
تتعامل شركة PauPack مع مساحة الفراغ العلوي في البرطمان الزجاجي كإعداد للعملية وليس كميزة من ميزات البرطمان، لأن البرطمان نفسه يجتاز أو يفشل بناءً على قوة عامل التعبئة وحده.
ما ليس مساحة رأسية
يخلط المشترون بين ثلاثة أرقام مختلفة في رقم واحد. فهي ليست قابلة للتبديل، وخلطها هو بالضبط كيف تنجح التجربة في المصنع ثم تفشل في العلامة التجارية.
- الوزن الصافي هو ما هو مذكور على الملصق. ولا يشير إلى مكان وجود المنتج.
- حجم التعبئة هو المساحة التي يشغلها المنتج. قد يختلف حجم التعبئة في مرطبانين مختلفين تمامًا إذا كان شكل حوافّهما مختلفًا.
- خلوص عنق الزجاجة هو المسافة بين المنتج والسن اللولبي. وهو مهم لمنع الانسكاب أثناء التغطية، وليس لتفريغ الهواء.
إن الفصل بين هذه العناصر الثلاثة هو الفرق بين الادعاء القابل للنقاش والادعاء القابل للتكرار.
الأبعاد الكامنة وراء خط التعبئة
لا يقتصر رسم البرطمان على تحديد سعته فقط. فقطر الحافة يحدد حجم الغطاء. ويحدد عرض سطح الإحكام مقدار تلامس البطانة مع الزجاج. أما العمق من الحافة إلى الكتف فيحدد موضع خط التعبئة دون أن يصل إلى السن اللولبي.
- قطر الحافة أو الفتحة، مكتوب بالملليمترات، مطابق لحجم العروة أو حجم الفتحة اللولبية.
- عرض سطح الإغلاق، الذي يحدد مدى تسامح الغطاء مع التعبئة غير المتساوية قليلاً.
- العمق من الحافة إلى الكتف، وهو الحد المادي لخط التعبئة.
- نصف قطر القاعدة، الذي يؤثر على كيفية استقرار البرطمان على مقياس العمق بين فترات العمل.
يتم تحديد أبعاد برطمانات المخلل الزجاجية وبرطمانات التخليل التي توفرها شركة PauPack على هذا الأساس، وتغذي نفس الأبعاد إرشادات السعة وطريقة الإغلاق التي نقدمها للمشترين.
المساحة الموصى بها في أعلى البرطمان الزجاجي حسب طريقة التعبئة
هذا هو النطاق الابتدائي الذي تحدده شركة PauPack قبل إجراء أي تجربة. نطاق وليس رقمًا، لأن القيمة الصحيحة تعتمد على طريقة الإغلاق وكيفية تبريد العبوة.
| نوع العبوة | المساحة الرأسية النموذجية | لماذا | ملاحظة ختامية |
|---|---|---|---|
| مخلل ساخن محشو في محلول ملحي | من 6 مم إلى 10 مم | يحتاج التنظيف بالبخار إلى مساحة رأسية ضحلة وساخنة | غطاء ذو عروات مبطنة بالبلاستيسول |
| معبأة على البارد أو مبردة | من 12 مم إلى 15 مم | لا يوجد بخار، لذا يعتمد الفراغ على انكماش التبريد. | بطانة سميكة قابلة للفك |
| المربى والمحفوظات | من 8 مم إلى 12 مم | يحبس المنتج اللزج الهواء ببطء | يُفتح باللف مع زر شفط عميق |
| مبستر أو معقم | من 12 مم إلى 18 مم | تتمدد المحتويات داخل البرطمان المغلق | عروة أثقل، عزم دوران أعلى |
| الصلصة والتشاتني | من 8 مم إلى 14 مم | الجسيمات تربط السطح | نتوء واسع الفتحة لضمان تلامس متساوٍ للبطانة |
ماذا يحدث في الدقائق العشر الأولى بعد تسجيل الهدف؟
لا يُعدّ قياس المساحة الفارغة قياسًا ثابتًا. يخرج البرطمان من آلة التغطية عند درجة حرارة معينة، ويصل إلى المنصة عند درجة حرارة أخرى، وتتغير الفجوة فوق المنتج طوال الطريق.
في عملية التعبئة الساخنة، يبدأ سطح المنتج بإطلاق البخار في غضون ثوانٍ من وضع الغطاء، ويدفع هذا البخار الهواء للخارج عبر مسار البطانة. يبلغ الضغط الداخلي ذروته في الفترة ما بين الدقيقتين الثانية والخامسة تقريبًا، ثم ينخفض مع فقدان الزجاج والمحتويات للحرارة. ينبعج الغطاء للداخل بين الدقيقتين الرابعة والثامنة، ويمثل عمق هذا الانبعاج الفراغ الذي يحمله البرطمان إلى السوق.
قم بتشغيل هذه الخطوات بشكل غير متسلسل، وسيُظهر لك البرطمان ذلك. عادةً ما يعني الغطاء الذي يُصدر صوت انبعاج ثم يعود إلى مكانه أن المساحة الفارغة كانت واسعة جدًا بحيث لا تسمح للبخار بتحريك الهواء. أما البرطمان الذي لا يُصدر صوت انبعاج أبدًا، فعادةً ما يعني أن التعبئة كانت باردة جدًا أو ممتلئة جدًا.
خريطة الأعراض: من العطل إلى الفراغ الذهني
تصلنا الشكاوى الميدانية على شكل أعراض، ومعظمها يعود إلى الفجوة الموجودة أعلى المنتج. هذه هي الخريطة التي تستخدمها PauPack عندما ترسل لنا إحدى العلامات التجارية صورة لمرطبان تالف.
| الأعراض | السبب المعتاد لحالة الذهن | ما الذي يجب تغييره أولاً؟ |
|---|---|---|
| يبقى الغطاء مغلقاً، ويتلف المنتج. | مساحة فارغة عميقة جدًا بحيث لا يمكن للبخار أن ينظفها | ارفع خط التعبئة بمقدار 3 إلى 5 ملم |
| قبة الغطاء بعد التبريد | الهواء المحبوس يتمدد بشكل غير متساوٍ | قلل من مساحة الفراغ وأعد فحص درجة حرارة التعبئة |
| يتسرب المحلول الملحي إلى البطانة الموجودة على الخط | خط التعبئة داخل 4 مم من الحافة | قم بخفض مستوى الحشوة وتنظيف سطح الختم |
| يختلف عمق الفراغ داخل المنصة الواحدة | تغير درجة حرارة التعبئة خلال فترة العمل | سجل درجة الحرارة كل 30 دقيقة، وليس مرة واحدة. |
| يثبت الختم داخل المصنع، ولكنه يفشل في الخارج. | الفراغ الضحل الذي يتغلب عليه الارتفاع أو البرد | أعد ضبط مساحة الرأس وراجع درجة البطانة |

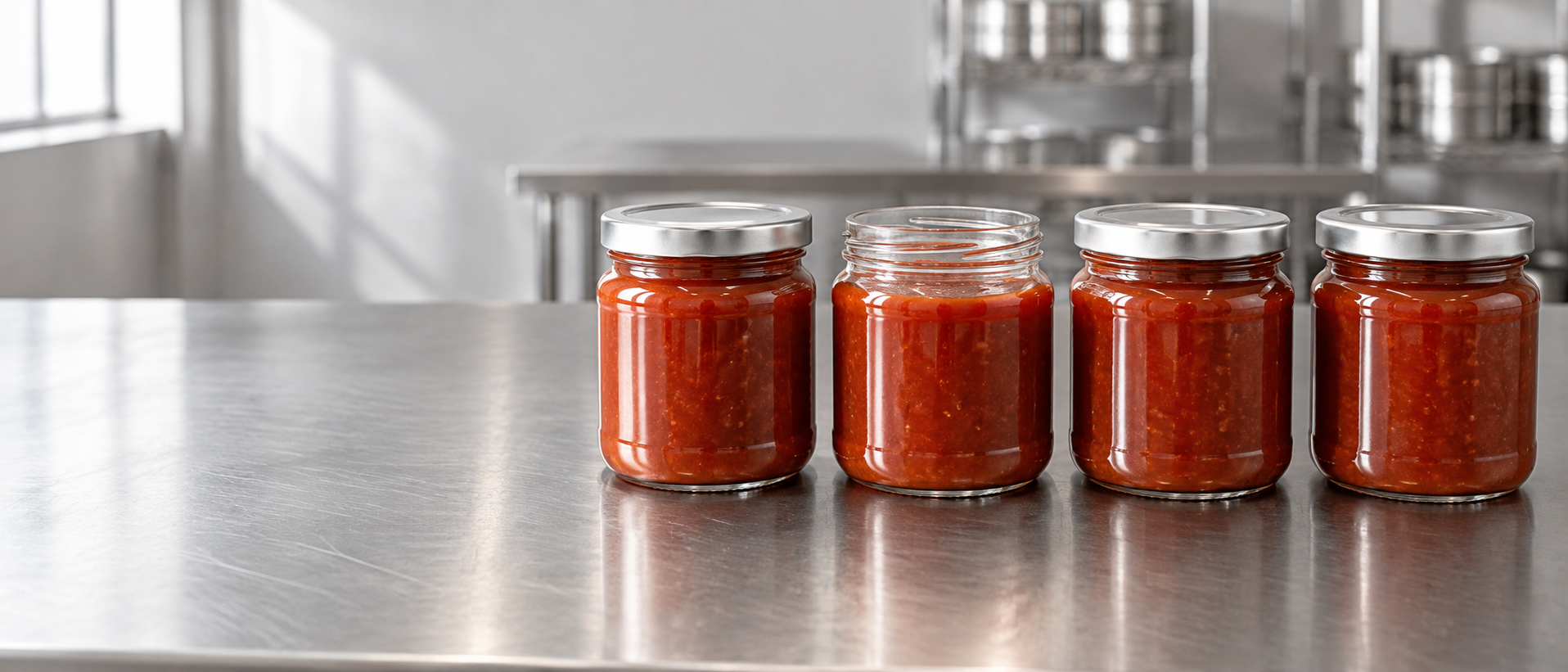

كيفية قياس مساحة الفراغ في البرطمان الزجاجي على خط حقيقي

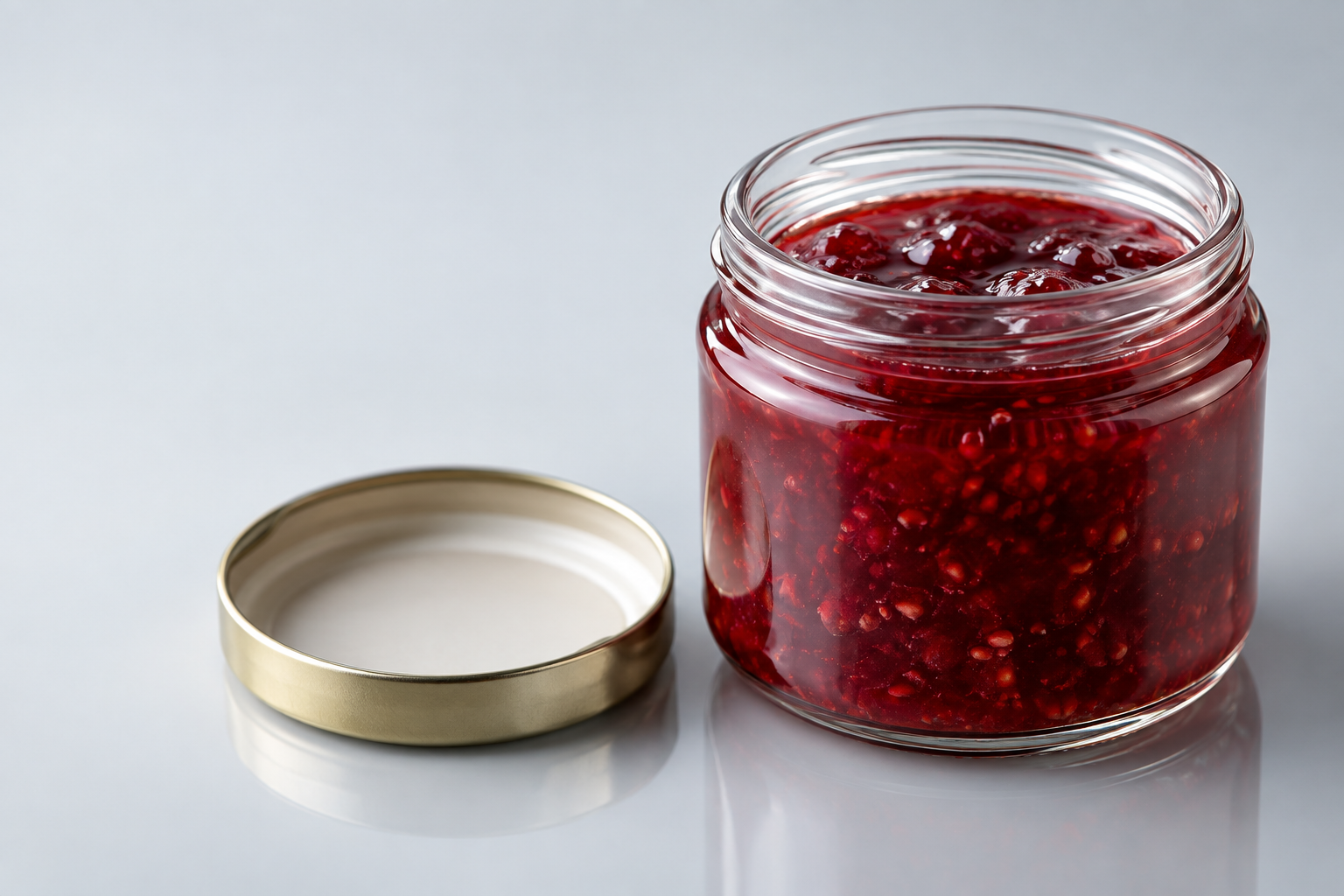

يجب تضمين قياسين في كل ورقة عمل: وزن التعبئة، الذي يُقرأ على ميزان معاير، وعمق الفراغ العلوي، الذي يُقرأ بواسطة مقياس يوضع على الحافة ويسقط مسبارًا على سطح المنتج.
الوزن وحده لن ينقذك. عندما ينحرف مستوى الفراغ العلوي، يمكن للمشغل إضافة المنتج بهدوء للحفاظ على الوزن المعلن، وتختفي مشكلة الفراغ العلوي من الأوراق بينما تتفاقم مشكلة الختم على المنصة.
لا يُعدّ قياس العمق وحده كافيًا، إذ أن عدم استواء حافة القرص يُعطي قراءة مختلفة بحسب موضع القياس. يقيس جهاز PauPack من ثلاث نقاط حول الحافة ويسجل مدى التباين، وليس المتوسط فقط.
كيف تؤثر درجة حرارة التعبئة على مساحة الفراغ العلوي في البرطمان الزجاجي؟
تعتمد قيم الفراغ العلوي على درجة الحرارة، وأي قيمة مذكورة بدونها تكاد تكون عديمة الفائدة. يختلف سلوك المحلول الملحي عند درجة حرارة 88 درجة مئوية تمامًا عن سلوكه عند درجة حرارة 72 درجة مئوية، حتى مع عدم لمس الفوهة.
يُطلق المنتج الدافئ بخارًا بسرعة، لذا فإن المساحة الفارغة الضحلة تُفرغ بشكل كامل. أما المنتج البارد فيحتفظ بالهواء، لذا فإن نفس المساحة الفارغة لا تُفرغ بشكل كامل، ويُغلق الوعاء بإحكام دون وجود فراغ خلفه. عند خفض درجة حرارة التعبئة بمقدار 10 درجات، عادةً ما تحتاج المساحة الفارغة إلى أن تتسع بمقدار 2 إلى 3 ملم لتعويض النقص.
ولهذا السبب أيضاً قد تُسجّل وردية صيفية ووردية شتوية معدلات رفض مختلفة لنفس المعدات. يؤدي ملء العبوة بدرجة حرارة الغرفة إلى تغيير درجة حرارة المنتج عند الفوهة، لذا يسجل نظام PauPack درجة حرارة الغرفة بجانب قيمة التعبئة بدلاً من تسجيلها في ورقة منفصلة.
العروة والبطانة والمسافة الرأسية هي نظام واحد
لا يمكن تحديد كل من الإغلاق والفراغ العلوي معًا، وإلا فلا. يحتاج غطاء ذو عروة مبطنة بالبلاستيسول إلى نطاق معين من الضغط الداخلي قبل أن يتشوه داخل الزجاج ويثبت. إذا وُضع فراغ علوي لا يستطيع البخار ملؤه، فلن يصل هذا الضغط أبدًا.
ينطبق المبدأ نفسه على أعمال إغلاق العبوات الخاضعة للتنظيم. إذ يُعامل فصل إغلاق العبوات في دستور الأدوية الأمريكي (USP) العبوة والغطاء والمحتويات كنظام واحد متكامل، وليس كأجزاء منفصلة، وينطبق هذا الإطار على مرطبان المخلل كما ينطبق على قارورة الدواء. وعندما يحمل الغطاء ادعاءً بمقاومة الأطفال، يتبنى قانون تغليف منع التسمم الموقف نفسه، ويختبر العبوة النهائية بدلاً من الغطاء وحده.
عمليًا، يعني ذلك أن شركة PauPack تطلب عينة من غطاء العبوة قبل تحديد سعر التعبئة، ثم تختبرهما معًا. توضح مذكرتنا الخاصة بتوريد عبوات التخليل بالجملة هذه الخطوات من وجهة نظر المشتري.
عندما تأتي نتائج عكسية مع زيادة مساحة الفراغ في البرطمان الزجاجي
يبدو إحكام خط التعبئة إجراءً آمناً، لكنه يتحول إلى خطر بعد حد معين. فالمنتج الذي يصل إلى سطح الإحكام يترك محلولاً ملحياً تحت البطانة، والمحلول الملحي الذي يتخمر أو يتبلور يكسر التلامس بين البطانة والزجاج.
أما العطل الثاني، فيسهل إغفاله. املأ المرطبان حتى حافته تقريبًا، ولن يتبقى سوى القليل من البخار، فيؤدي انكماش التبريد إلى سحب فراغ قوي. هذا الفراغ يسحب الغطاء بقوة على الحافة، ما يكفي لتشويه الزجاج الرقيق أو تمزيق طبقة البلاستيسول عند نقطة التقاء الخيوط بسطح الإغلاق. يبقى الغطاء متماسكًا لمدة أسبوع، ثم يبدأ بالتسريب.
ليس التوسع المفرط هو الحل أيضاً. اختر هدفاً بكمية كافية من البخار للتنظيف ومساحة كافية للحفاظ على نظافة البطانة، ثم ثبّت أداة التعبئة عليه مع إجراء فحص في كل وردية. لهذا السبب، تراقب شركة PauPack كلا اتجاهي الفشل أثناء التجربة.
ما الذي تُجهّزه شركة PauPack قبل تجربة البرطمان؟
تُجري شركة PauPack تجارب على البرطمانات الزجاجية كاختبار ثلاثي النقاط. يتم ملء العينات عند مستوى الفراغ العلوي المستهدف للبرطمان الزجاجي، وعند عمق 4 مم، وعند عمق أقل بمقدار 4 مم، ثم يتم إغلاقها بغطاء العميل وتبريدها على منصة نقالة عادية بدلاً من غرفة مُتحكم بها.

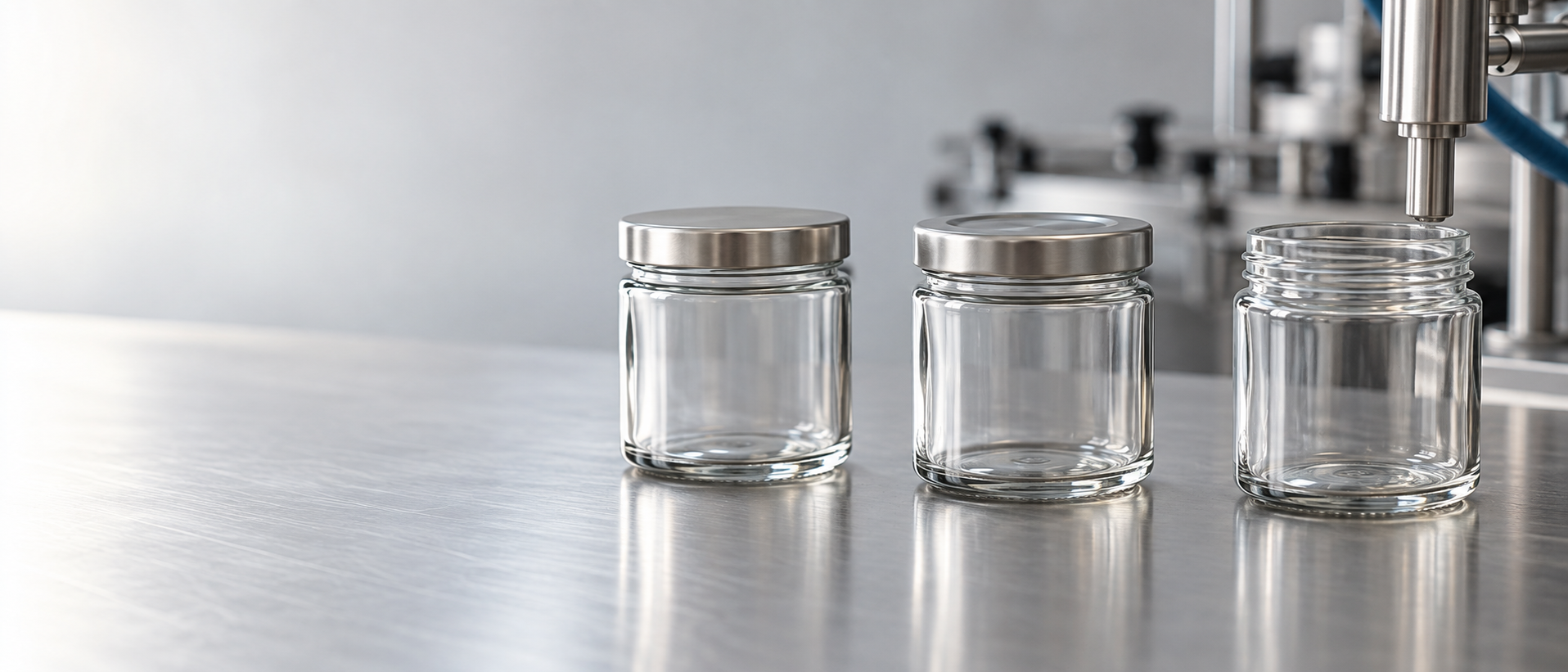

بعد التبريد، يتم فحص كل مرطبان للتأكد من عمق الفراغ، وشكل الغطاء، وسلامة الإغلاق باستخدام جهاز اختبار الفراغ، وعدم وجود تسريب بعد قلبه. وبناءً على ذلك، يتم تحديد خط تعبئة موصى به مدعوم بالأدلة، بالإضافة إلى ملاحظة حول النطاق الذي يتحمله هذا الخط. تُطبق نفس الفحوصات على قائمة التحقق من جودة التغليف في الإنتاج الضخم، وتُدرج أسئلة المواد في ملاحظات سلامة الأغذية الزجاجية .
إذا كان على العبوة أيضاً تحمل عملية البسترة أو النقل البحري لمسافات طويلة، فإننا نضيف مرورها عبر نفق أو دورة حرارية. يوم إضافي واحد، ولن يحدث أي جدال بعد رفض الحاوية.
سبعة أسطر لمواصفات البرطمان
تنشأ معظم الخلافات المتعلقة بمساحة الفراغ العلوي من مواصفات وصفت البرطمان بشكل جميل وأغفلت كمية التعبئة. سبعة أسطر تسد هذه الثغرة.
- سعة البرطمان ونوعه، مكتوبة بوحدة المليمتر بدلاً من الاسم التجاري.
- المساحة الرأسية المستهدفة، مع درجة حرارة التعبئة التي تم قياسها عندها.
- الوزن الصافي مُعلن على الكرتونة وعلى شريط وزن التعبئة خلفها.
- نوع الإغلاق، ومادة البطانة، ونطاق عزم الدوران لآلة التغطية.
- مسار التبريد، سواء كان محيطيًا أو نفقًا أو مخزنًا باردًا.
- عمق الفراغ المتوقع بعد التبريد، مع الطريقة المستخدمة للتحقق منه.
- معدل أخذ العينات للعمق والوزن خلال نوبة العمل.
تُدرج شركة PauPack هذه البيانات في تقرير التجربة، ما يعني أن المصنع والعلامة التجارية يقيسان نفس الشيء على نفس العبوة. وعندما يُطرح سؤالٌ بعد موسمين، تكون الإجابة موجودة في الملف لا في ذاكرة أحد.
مساحة رأس البرطمان الزجاجي: أسئلة نجيب عليها لمشتري البرطمانات
ما هو الارتفاع المناسب لبرطمان المخلل الزجاجي؟
في عبوات المخلل أو الصلصة الساخنة المعبأة في مرطبان زجاجي، تترك معظم خطوط الإنتاج مسافة تتراوح بين 6 و10 ملم بين سطح المنتج وحافة المرطبان. أما العبوات الباردة والمبردة، فتحتاج إلى مسافة أكبر، تتراوح بين 12 و15 ملم، لأن المادة لا تتمدد كثيرًا، ويجب أن يتشكل الفراغ من بداية باردة.
هل يؤثر الفراغ العلوي على الوزن الصافي المذكور على الملصق؟
نعم، يمكن ذلك. عند زيادة مساحة الفراغ العلوي، ينخفض حجم التعبئة عادةً، لذا يجب التحقق من الوزن الصافي المُعلن عنه ومقارنته بالوزن الفعلي الذي وضعه المُعبئ في البرطمان. تُسجل شركة PauPack الوزن المُعلن عنه والوزن المقاس في نفس ورقة الاختبار، ما يمنع أي اختلاف بينهما.
لماذا يُحكم إغلاق البرطمان ولكنه مع ذلك يتعفن؟
لا يُعدّ الإغلاق المحكم والفراغ شيئًا واحدًا. قد يُغلق الغطاء بإحكام على مرطبان لم يتشكّل فيه فراغ، ثم يظهر العفن بعد ثلاثة أسابيع. إذا بقي الغطاء مغلقًا وفسد المنتج، فذلك يعني أن الفراغ العلوي كان كبيرًا جدًا بحيث لم يتمكن البخار من طرد الهواء.
ما الفرق بين مساحة الفراغ العلوي ومستوى التعبئة؟
مستوى التعبئة هو النقطة التي يتوقف عندها المنتج. أما المساحة الفارغة فوق مستوى التعبئة فهي الحجم الفارغ الموجود فوقها، وهي التي تحدد عملية الإغلاق، لأنه يجب دفع كل هذا الهواء للخارج بواسطة البخار أو سحبه بواسطة الفراغ قبل أن يُغلق الغطاء بإحكام.
هل يمكن أن يؤدي اتساع المساحة العلوية إلى تقوس الغطاء؟
نعم. يستمر الهواء المتبقي في البرطمان الساخن بالتمدد مع تبريد العبوة بشكل غير متساوٍ، مما يؤدي إلى تقوّس الغطاء بدلاً من انكماشه للداخل. إن اتساع الفراغ في البرطمان الزجاجي ناتج عن طريقة التعبئة وليس عن عيب في الغطاء، ولهذا السبب نادراً ما يُجدي استخدام غطاء أثقل نفعاً.
كيف يتم قياس المساحة الفارغة في خط الإنتاج؟
يُستخدم مقياس العمق على حافة البرطمان، مع تثبيت عدد الوحدات في كل وردية، ووضع البرطمان بشكل أفقي. لن تكشف فحوصات الوزن وحدها عن أي انحراف في مستوى الفراغ داخل البرطمان الزجاجي عندما يقوم شخص ما بإضافة الماء بهدوء للحفاظ على الوزن المُعلن.
هل يؤثر قطر البرطمان على المساحة الفارغة التي يجب أن أستخدمها؟
نعم، لأن البرطمان الأعرض يوفر مساحة سطح أكبر لنفس الفجوة. فمثلاً، فجوة 10 مم في برطمان قطره 82 مم تحبس كمية هواء أكبر بكثير من نفس الفجوة في برطمان قطره 63 مم، لذا فإن الأقطار الأكبر تتطلب عادةً خط تعبئة أضيق، وليس أوسع.
ماذا يحدث إذا ملأت البرطمان حتى حافته؟
يتجمع المحلول الملحي على سطح الإغلاق، فتستقر البطانة على ماء المخلل بدلاً من الزجاج النظيف. قد يُغلق الغلاف بإحكام على الخط، ومع ذلك قد يتعطل أثناء النقل. بالنسبة لمعظم أنواع الإغلاق باللف أو التثبيت، فإن أي شيء على بُعد أقل من 4 مم من الحافة يُعدّ مجازفة.
هل تختلف المساحة الفارغة في العبوات المبسترة؟
نعم، هذا صحيح. تقوم العبوات المبسترة أو المعقمة بتسخين البرطمان بأكمله بعد إغلاقه، مما يؤدي إلى تمدد المحتويات داخل العبوة المغلقة. تتميز هذه العبوات بمساحة رأسية أكبر وقاعدة أثقل، ويتم ضبط درجة الحرارة المستهدفة بناءً على درجة حرارة النفق بدلاً من درجة حرارة الغرفة.
كيف يؤكد برنامج PauPack وجود مساحة رأسية محددة؟
نقوم بتعبئة عبوات العينات بثلاثة مستويات فراغ حول الهدف، ثم نغلقها بغطاء العميل، ونقيس عمق الفراغ، وسلامة الإغلاق، وشكل الغطاء بعد أن تبرد. يُحدد التقرير المستوى الذي تم فيه الإغلاق بإحكام في المستويات الثلاثة، ويصبح هذا المستوى مرجعًا للإنتاج بكميات كبيرة.
